Échangeurs de chaleur pour installations de biogaz

Échangeurs de chaleur à substrat Heatcrack – Exploitation optimale de la chaleur résiduelle des centrales de cogénération pour les installations de biogaz

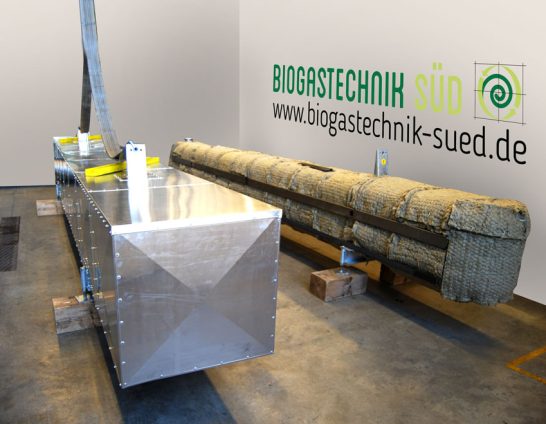

Échangeur de chaleur à substrat Heatcrack (WT-SWT-HC)

Échangeur de chaleur HeatCrack pour substrat – Récupération efficace de la chaleur entre le digesteur et le post-digesteur

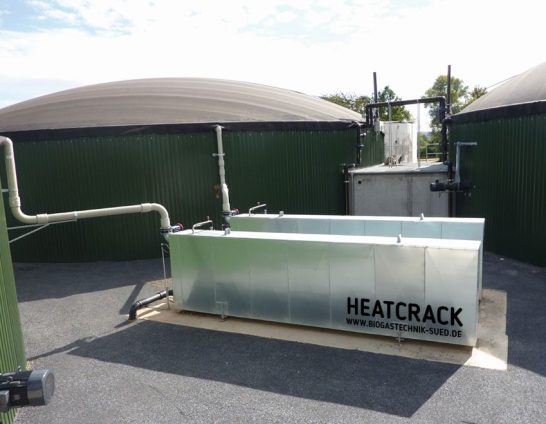

Le HeatCrack réchauffe de manière optimale le substrat de biogaz entre le digesteur et le post-digesteur. L’échangeur de chaleur « tube dans tube » utilise l’eau de chauffage de la centrale de cogénération pour réchauffer le substrat de manière économe en énergie. Résultat : grâce à la température d’entrée élevée dans le post-digesteur, celui-ci peut fonctionner pratiquement sans énergie de chauffage supplémentaire – une utilisation maximale de la chaleur résiduelle de la centrale de cogénération pour votre installation de biogaz.

Dégradation thermique du substrat pour un rendement en gaz accru

Les installations de biogaz sont souvent alimentées par des substrats peu coûteux et riches en fibres, tels que le fumier, l’herbe et l’ensilage. Cette biomasse contient naturellement une forte proportion de fibres brutes (lignine, cellulose), ce qui impose des exigences élevées en matière de technologie et de biologie du digesteur. Le défi : les fibres brutes sont difficiles à décomposer par les bactéries présentes dans le digesteur de biogaz.

La solution HeatCrack : l’échangeur de chaleur pour substrats traite thermiquement les fractions de fibres brutes non transformées. Grâce à un chauffage ciblé, les structures cellulaires sont désagrégées et les substrats deviennent plus facilement assimilables par les bactéries, ce qui augmente considérablement le rendement en gaz.

Domaines d’application de l’échangeur de chaleur HeatCrack :

Pour les matières solides extrêmement riches en fibres
En cas d’augmentation de capacité
En cas de pics de consommation d’énergie saisonniers
En cas de panne du système de chauffage du digesteur, en tant que chauffage externe
En cas de temps de séjour réduits du substrat dans le fermenteur

Autres détails techniques :

Les « essais thermiques » menés par notre laboratoire de recherche ont donné d’excellents résultats : dans la pratique, l’utilisation du système de décomposition des substrats permet d’obtenir un rendement en biogaz supérieur d’environ 5 %.

Télécharger la fiche technique du produit

Remarque :

La puissance thermique transférable dépend du substrat, de l’écart de température, du débit et d’autres paramètres de l’installation. Une conception concrète est établie au cas par cas, en fonction de chaque application.

Options :

Échangeur thermique à 4 tubes – puissance utile d’environ 40 à 60 kW
Échangeur thermique à 10 tubes – puissance utile d’environ 60 à 120 kW
Heatcrack HP (High Performance, adapté pour un débit volumique d’eau de chauffage plus élevé en fonction de l’application) – puissance utile jusqu’à 400 kW
