Traitement des résidus de digestion pour les installations de biogaz
Vapogant BV : évaporation des résidus de fermentation avec compresseur de vapeurs

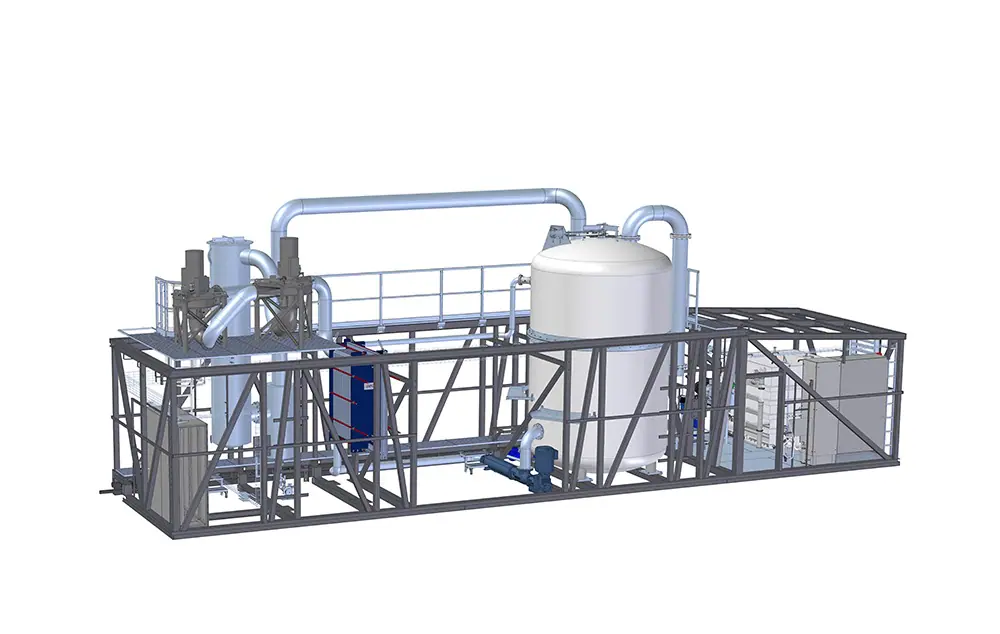

Compresseur de vapeursVapogant®(VVT-GRV-BV)
Le Vapogant BV est une installation d’évaporation des résidus de fermentation développée par Biogastechnik Süd. Elle réduit le volume des résidus de fermentation issus de votre installation de biogaz et les concentre. La différence par rapport aux modèles Vapogant à 1 niveau et Vapogant à deux niveaux réside dans le compresseur de vapeur intégré. Celui-ci comprime la vapeur générée lors de l’épaississement, en augmente la température et la réutilise comme vapeur de chauffage. L’installation fonctionne ainsi avec peu d’énergie thermique et utilise principalement de l’énergie électrique. Le Vapogant BV vous convient donc si votre installation de biogaz ne dispose que de peu ou pas de chaleur résiduelle provenant de la centrale de cogénération.
Domaine d’application :
- Chaleur résiduelle faible, voire inexistante, provenant d’une unité de cogénération
- Évaporation fonctionnant principalement à l’énergie électrique
Voici comment fonctionne le compresseur de vapeurs
En génie des procédés, la vapeur qui se forme lors de l’évaporation d’un liquide est appelée « vapeur de distillation ». Dans le Vapogant BV, la phase liquide du résidu de fermentation est épaissie en douceur dans un évaporateur sous vide. Les vapeurs ainsi produites sont comprimées dans le compresseur de vapeurs. Leur niveau d’énergie augmente alors, et elles peuvent être réutilisées pour chauffer le substrat. L’énergie de condensation étant réutilisée en boucle, il en résulte un cycle qui fonctionne grâce à l’électricité et à un faible apport de chaleur.
Afin d’éviter que de la vapeur surchauffée ne pénètre dans les plaques d’évaporation, qui fonctionnent comme des échangeurs de chaleur, du condensat est injecté dans les vapeurs comprimées pour les refroidir. Une pompe à vide génère le vide nécessaire et renvoie les gaz résiduels dans la chambre à gaz de l’installation de biogaz.
Solution de sulfate d’ammonium comme engrais
À partir des vapeurs, une solution de sulfate d’ammonium (ASL) est obtenue dans le laveur intégré à l’acide sulfurique. Il s’agit d’un engrais minéral commercialisable et à faibles émissions. La Station de fertilisation liquide Fertogant permet de transvaser l’ASL dans des camions-citernes.
Différence entre le Vapogant à 1 niveau et celui à deux niveaux
Le Vapogant à 1 niveau utilise la chaleur résiduelle de la centrale de cogénération. Le Vapogant à deux niveaux fonctionne avec deux évaporateurs sous vide montés en série. Dans le cas du Vapogant BV, le compresseur de vapeur rend la vapeur à nouveau utilisable par un moyen mécanique. C’est pourquoi il nécessite moins de puissance thermique pour une même quantité de condensat.
Questions fréquentes
Qu’est-ce qu’un compresseur de vapeur ?
Un compresseur de vapeur comprime la vapeur produite lors de l’évaporation. Sa température augmente ainsi, et elle peut à nouveau servir de vapeur de chauffage.
Ai-je besoin de la chaleur résiduelle d’une centrale de cogénération pour le Vapogant BV ?
Le Vapogant BV est conçu pour les installations produisant peu ou pas de chaleur résiduelle provenant d’une centrale de cogénération. Il fonctionne principalement à l’électricité et ne nécessite qu’une faible quantité de chaleur.
Le Vapogant BV fonctionne-t-il avec un compresseur de vapeur mécanique ?
Oui. Les vapeurs sont comprimées mécaniquement, puis réutilisées comme vapeur de chauffage.
Que produit le Vapogant BV ?
Le résidu de digestion donne lieu à un concentré épaissi et à une solution de sulfate d’ammonium (ASL), que vous pouvez utiliser comme engrais minéral.
Le Vapogant BV est-il adapté à votre installation de biogaz ?
Notre équipe commerciale examinera avec vous la quantité de chaleur résiduelle dont vous disposez et déterminera quelle variante du Vapogant convient le mieux à votre exploitation. Il vous suffit de demander un devis. Vous trouverez un aperçu de toutes les variantes sur la page « Évaporation des résidus de fermentation » et plus d’informations sur la technologieVapoCircle.
